تفنگ میخکوب چیست ؟

تفنگ میخکوب چیست و چه کاربردی در سازه فلزی و بتن دارد؟

تفنگ میخکوب یکی از ابزارهای کلیدی در اجرای سازه فلزی، نصب پلیت روی بتن، فیکس کردن براکت ها و ساپورت تاسیساتی و اتصال قطعات فولادی به سطوح سخت است. این دستگاه می تواند در چند ثانیه یک میخ فولادی خاص را با قدرت بسیار بالا وارد بتن یا تیر آهن کند و اتصال موقت یا بعضا ثابت ایجاد کند. نتیجه این است که برای بسیاری از نقاط اولیه سازه، شما دیگر مجبور نیستید ابتدا با دریل سوراخ کنید، رول بولت یا انکر مکانیکی بزنید و بعد با مهره و واشر قفل کنید. سرعت کار بالاتر می رود، نفرات کمتر درگیر می شوند و پروژه جلو می افتد.

در این راهنما به صورت کامل توضیح داده می شود که تفنگ میخکوب دقیقا چیست، چطور کار می کند، چه مدل هایی دارد، در چه شرایطی استفاده می شود، چه مزیتی نسبت به روش سنتی دارد و چه نکات ایمنی باید رعایت شود. این متن برای مهندس اجرا، پیمانکار سازه، نصاب تاسیسات، و حتی سرپرست کارگاهی است که می خواهد بداند این دستگاه واقعا چه مشکلی از او حل می کند و کجا باید حواسش را جمع کند. با ابزار بیستون همراه باشید.

تفنگ میخکوب دقیقا چیست

تفنگ میخکوب یک ابزار شلیک مستقیم است که میخ فولادی مخصوص را با استفاده از انرژی چاشنی، گاز فشرده یا باروت کنترل شده با سرعت بالا در بتن، فونداسیون، تیر آهن، نبشی یا ورق فولادی وارد می کند. به عبارت ساده تر تفنگ میخکوب به جای این که شما با مته بتن سوراخ ایجاد کنید، رول بولت جا بزنید و با پیچ و مهره قطعه را مهار کنید، همان قطعه را در یک لحظه با نیروی ضربه ای بسیار بالا به سطح می نشاند.

تفنگ میخکوب برای دو چیز طراحی شده است:

• سرعت در فاز اجرا و مونتاژ اولیه. یعنی شما بتوانید پلیت، براکت، ریل یا ساپورت را سریع نگه دارید و ببندید.
• قدرت در سطوح سخت. یعنی امکان اتصال روی بتن های متراکم، تیر آهن ضخیم یا مقاطع فولادی در سازه فلزی.

این ابزار معمولا در پروژه های سازه ای، کارگاه های صنعتی، اجرای اسکلت فلزی، تاسیسات مکانیکال و برق ساختمان و کارهای نصب اولیه روی فونداسیون استفاده می شود. در کار سبک داخلی نجاری یا کابینت سازی هم ابزار شبیه میخکوب وجود دارد، اما آن ها عموما بادی یا برقی هستند و برای میخ ریز روی چوب و MDF طراحی شده اند، نه برای شلیک میخ فولادی در بتن. در این مقاله منظور از تفنگ میخکوب، مدل های سازه ای است که مخصوص کارهای سنگین روی بتن و فلز می باشند.

تفنگ میخکوب چگونه کار می کند

منطق عملکرد تمام مدل های تفنگ میخکوب مشابه است. شما یک میخ فولادی با مقاومت بالا دارید و می خواهید آن را در یک سطح بسیار سخت مثل بتن یا تیر آهن جا بدهید. تفنگ میخکوب این کار را با یک ضربه بسیار پرانرژی انجام می دهد. تفاوت مدل ها در این است که این انرژی از کجا تامین می شود.

اجزای اصلی تفنگ میخکوب

در اغلب مدل های سازه ای تفنگ میخکوب، بخش های اصلی زیر وجود دارد:

• بدنه و محفظه شلیک که ضربه را تولید و منتقل می کند.
• محفظه چاشنی یا کارتریج که منبع انرژی کنترل شده را نگه می دارد.
• مکانیزم ماشه و ایمنی که فقط در تماس کامل با سطح و با فشار اپراتور اجازه شلیک می دهد تا تخلیه ناخواسته اتفاق نیفتد.
• مسیر هدایت میخ که میخ فولادی را در راستای درست وارد بتن یا تیر آهن می کند.
• گارد و تکیه گاه بدنه که کمک می کند نیروی دست اپراتور در راستای ضربه قرار بگیرد و انحراف ایجاد نشود.

ایده اصلی این است که شما نوک تفنگ را روی سطح قرار می دهید، ابزار را عمود و ثابت نگه می دارید، ماشه را آزاد می کنید و ضربه در کسری از ثانیه اجرا می شود. میخ فولادی از مسیر هدایت عبور می کند و در سطح می نشیند. اگر شدت ضربه و نوع میخ درست انتخاب شده باشد، قطعه شما (پلیت، نبشی، بست، ریل و غیره) همان لحظه روی بتن یا تیر آهن فیکس می شود.

چرا این روش برای سازه مهم است

در اجرای یک اسکلت فلزی یا در فاز نصب ساپورت های تاسیساتی، زمان یعنی پول. روش سنتی با دریل بتن و رول بولت معمولا کند تر است، صدای بالاتری دارد، لرزش بیشتری به سازه می دهد و برای هر نقطه اتصال چند مرحله انسانی لازم است. تفنگ میخکوب این فرایند را به یک مرحله تبدیل می کند.

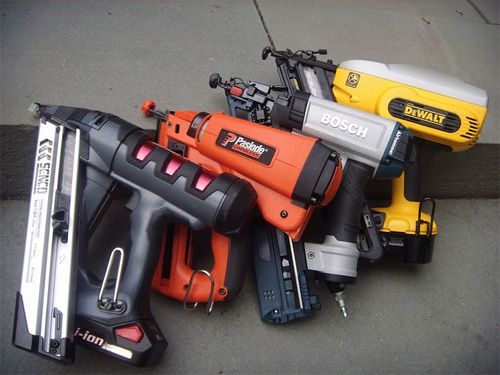

انواع تفنگ میخکوب

تفنگ های میخکوب سازه ای را می توان به سه دسته اصلی تقسیم کرد. تفاوت آن ها در منبع انرژی شلیک است، و همین تفاوت تعیین می کند که هر مدل در چه سطحی و برای چه نوع کاری مناسب است.

تفنگ میخکوب چاشنی دار

در تفنگ میخکوب چاشنی دار از چاشنی های انفجاری کنترل شده (کپسول هایی با قدرت مشخص) برای ایجاد ضربه استفاده می شود. چاشنی با آزاد کردن یک موج ضربه ای، میخ فولادی را وارد بتن یا فولاد می کند.

مزیت اصلی این مدل این است که هم قدرت بالا دارد و هم نسبتا سریع و قابل حمل است. برای نصب پلیت روی فونداسیون، بستن نبشی روی بتن، و اتصال های اولیه سازه در کف یا دیوار بتنی، این مدل بسیار متداول است.

تفنگ میخکوب گازی

تفنگ میخکوب گازی از کارتریج گاز فشرده برای ایجاد نیروی شلیک استفاده می کند. شدت ضربه معمولا در محدوده متوسط تا بالا است، اما رفتار نرم تر و قابل کنترل تری نسبت به بعضی مدل های چاشنی دار یا باروتی دارد.

این مدل در کارهای تکراری داخل ساختمان، مخصوصا در تاسیسات مکانیکال و برقی، کاملا محبوب است. چون سرعت بالایی دارد، نیاز به کابل یا شیلنگ ندارد و برای نصب ریل ساپورت و بست های نگهدارنده روی کف یا دیوار بتنی بسیار مناسب است.

تفنگ میخکوب باروتی

در تفنگ میخکوب باروتی از باروت کنترل شده برای ایجاد ضربه بسیار قوی استفاده می شود. این مدل برای سطوح بسیار سخت مثل بتن قدیمی متراکم یا تیر آهن ضخیم استفاده می شود، جایی که شما واقعا به نفوذ حداکثری میخ نیاز دارید.

این گروه قدرت بسیار بالا دارد، اما به مهارت بالاتر اپراتور و رعایت دقیق تر ایمنی نیاز دارد. معمولا در کارگاه های سنگین صنعتی و سازه فلزی سنگین استفاده می شود، نه در کار روتین مسکونی یا اداری سبک.

مقایسه سریع انواع تفنگ میخکوب

تفنگ میخکوب در عمل کجا استفاده می شود

پیمانکارها و تیم های اجرایی معمولا از تفنگ میخکوب در سناریوهای زیر استفاده می کنند:

• نصب پلیت و نبشی روی فونداسیون بتنی
  فیکس اولیه صفحات مهاری، پلیت های زیر ستون یا نبشی های مهاری روی بتن کف، بدون نیاز به دریل کاری چند مرحله ای.
• اتصال براکت و قلاب های نگهدارنده به تیر آهن یا نبشی
  وقتی لازم است یک قطعه فلزی کمکی روی فلز سازه محکم شود تا مرحله بعدی مونتاژ انجام شود.

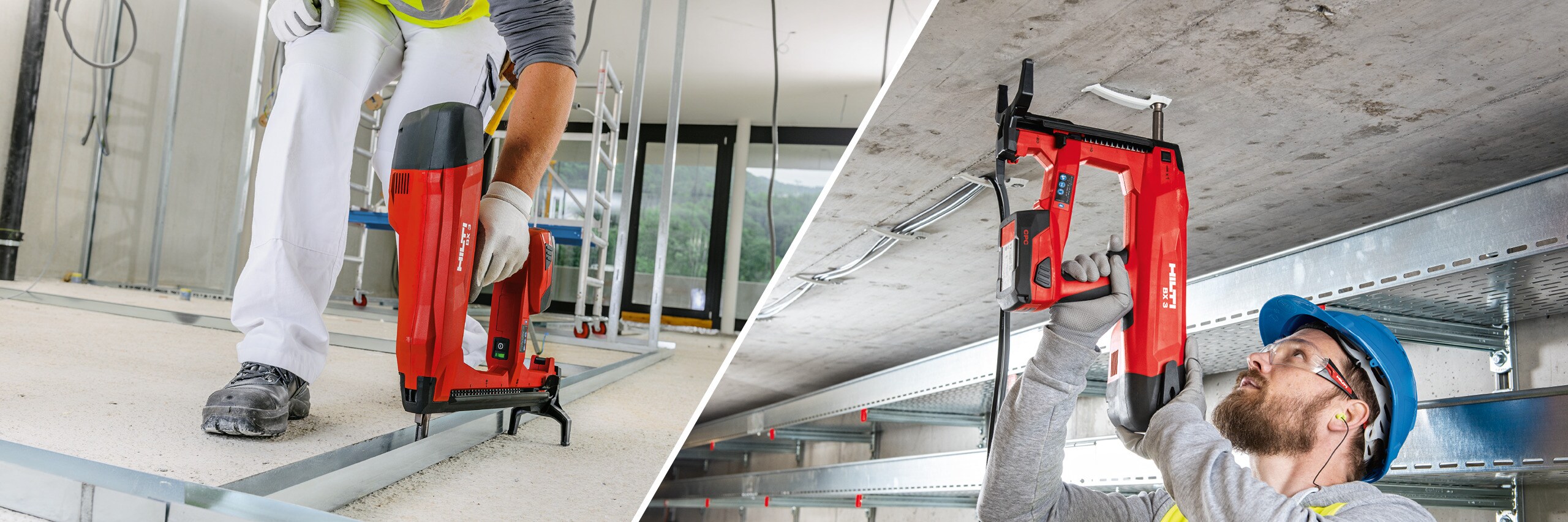

• بستن ساپورت های تاسیساتی و ریل ها روی دیوار یا سقف بتنی
  برای نگه داشتن سینی کابل برق، لوله کشی مکانیکال، کانال، بست مهار و تجهیزات سبک تاسیسات در داخل ساختمان.
• مهار اولیه اجزا در فاز اسکلت فلزی
  وقتی می خواهید قبل از جوشکاری نهایی یا پیچ و مهره نهایی، یک عضو موقتا در جای دقیق خود بماند.
• نصب تگ و صفحات نام گذاری روی سازه
  در پروژه های صنعتی و کارگاهی که نیاز است پلاک یا تگ فلزی به سازه وصل شود.

نکته مهم: تفنگ میخکوب همیشه برای اتصال نهایی سازه ای قابل بهره برداری نیست. در بسیاری از موارد این اتصال نقش مهار اولیه یا موقت دارد تا قطعه در جای درست نگه داشته شود و بعد در مرحله بعدی با انکر مکانیکی، جوش یا پیچ سنگین تثبیت شود. در بعضی کاربردهای سبک تاسیساتی، همین اتصال ایجاد شده توسط تفنگ میخکوب برای کاربری نهایی هم کافی است. تشخیص این تفاوت بر عهده مسئول فنی پروژه است.

مزیت تفنگ میخکوب نسبت به روش سنتی (دریل و رول بولت)

قدیمی ترین روش اتصال قطعه فلزی به بتن یا فولاد، این است که شما سوراخ کاری انجام دهید، رول بولت یا انکر مکانیکی بگذارید و سپس با پیچ و مهره قطعه را قفل کنید. این روش هنوز هم در بسیاری از نقاط نهایی و حساس سازه انجام می شود و حذف شدنی نیست. اما برای بسیاری از مراحل اولیه نصب و تراز قطعات، تفنگ میخکوب بسیار سریع تر و اقتصادی تر است.

نتیجه این مقایسه این است که تفنگ میخکوب برای فاز نصب اولیه، برای نگه داشتن قطعه در محل و برای کارهای پرتکرار تاسیساتی داخل ساختمان ارزش بالایی دارد. روش دریل و رول بولت همچنان برای بعضی نقاطی که نیاز به تحمل کششی دائمی بالا دارند یا قرار است باربر اصلی باشند، لازم است.

نکات ایمنی در استفاده از تفنگ میخکوب

تفنگ میخکوب یک ابزار ساده نیست. این یک وسیله با انرژی ضربه ای بالا است و باید مثل یک تجهیز صنعتی جدی با آن رفتار شود. رعایت نکردن اصول پایه هم به اپراتور آسیب می زند و هم به سازه.

• همیشه از عینک ایمنی و محافظ شنوایی استفاده کنید. هنگام شلیک ممکن است ریزدانه بتن یا براده فلز پرتاب شود. صدای شلیک نیز در مدل های قوی بالاست.
• سطح کار باید تمیز باشد. وجود روغن ضخیم یا لایه رنگ لغزنده روی تیر آهن و نبشی می تواند باعث سر خوردن نوک تفنگ در لحظه شلیک شود.
• چاشنی و میخ اشتباه استفاده نکنید. اگر چاشنی بیش از حد قوی باشد، ممکن است بتن ترک بخورد یا میخ بیش از حد عمیق برود و سطح را آسیب بزند. اگر چاشنی خیلی ضعیف باشد، میخ کامل وارد نمیشود و اتصال واقعا مهار نشده است.
• زاویه شلیک باید عمود باشد. شلیک کج باعث نیمه نشستن میخ می شود و اتصال نا ایمن ایجاد می کند. تفنگ باید در تماس کامل و پایدار با سطح کار قرار بگیرد و سپس شلیک انجام شود.
• ابزار را بعد از شلیک های زیاد در یک روز کاری بازبینی کنید. محفظه چاشنی و گلویی خروج میخ باید تمیز شود تا از افت قدرت یا گیر کردن قطعه جلوگیری شود.

چگونه تفنگ میخکوب مناسب پروژه خود را انتخاب کنیم

هیچ مدل تفنگ میخکوبی برای همه سناریوها ایده آل نیست. انتخاب درست به این عوامل بستگی دارد:

نوع سطح

بتن تازه یا بتن قدیمی و سفت؟ تیر آهن یا ورق فولادی؟ کار روی کف فونداسیون باز است یا روی سقف داخل واحد؟ سفتی و ضخامت سطح تعیین می کند که شما به تفنگ با چه قدرت ضربه ای نیاز دارید و از چه نوع میخ و چاشنی باید استفاده شود.

حجم کار و سرعت لازم

اگر قرار است در یک طبقه کامل ده ها یا صد ها ساپورت تاسیساتی و ریل روی دیوار بتنی نصب شود، شما به ابزاری نیاز دارید که سبک تر باشد و کنترل ضربه و سرعت بازیابی خوبی داشته باشد. اگر چند نقطه محدود ولی بسیار سخت روی تیر آهن ضخیم دارید، اولویت با بیشترین قدرت ضربه است نه راحتی تکرار.

شرایط محیط اجرا

در محیط بسته داخلی (واحد در حال نازک کاری، فضای اداری، اتاق تاسیسات) کنترل صدا و ضربه اهمیت دارد. در فضای اسکلت باز در فاز سازه، تمرکز بیشتر روی حداکثر قدرت و استحکام مهار اولیه است.

دسترسی به مصرفی و قطعات یدکی

تفنگ میخکوب بدون میخ فولادی سازه ای و بدون چاشنی با قدرت مناسب عملا یک پوسته خالی است. پیش از شروع پروژه باید مشخص کنید که چه مصرفی لازم دارید، از کجا تامین می شود و در صورت نیاز به قطعه یدکی یا سرویس چه کسی این پشتیبانی را انجام می دهد. خواب دستگاه وسط کارگاه مساوی با خواب پروژه است.

سوالات متداول درباره تفنگ میخکوب

آیا تفنگ میخکوب می تواند پلیت را روی بتن فیکس کند بدون این که من دریل بزنم؟

بله. در بسیاری از مراحل اولیه سازه، پلیت و نبشی با تفنگ میخکوب روی بتن یا فونداسیون مهار می شود تا قطعه در جای دقیق خود بایستد. در نقاطی که باربری دائمی و نیروی کششی شدید داریم، معمولا بعد از این مرحله از رول بولت یا انکر مکانیکی نهایی هم استفاده می شود.

آیا یک مدل تفنگ میخکوب برای همه کارها کافی است؟

معمولا نه. کاری که روی بتن سفت یا تیر آهن ضخیم انجام می دهید با کاری که داخل واحد برای نصب ساپورت تاسیسات انجام می دهید یکی نیست. در فضای بسته کنترل ضربه و صدای کمتر اهمیت دارد. در اسکلت باز قدرت خام اهمیت دارد.

استفاده از تفنگ میخکوب خطرناک است؟

این ابزار در دسته تجهیزات ضربه ای صنعتی قرار می گیرد و باید با عینک، گوشگیر و وضعیت ایمنی کنترل شده استفاده شود. مهم ترین ریسک در عمل نه خطر شلیک مستقیم، بلکه شلیک روی سطح ناایمن یا با زاویه غلط است که می تواند باعث بیرون پریدن یا نیمه نشستن میخ شود. رعایت دستورالعمل سازنده و استفاده از چاشنی و میخ مناسب سطح، ریسک را به شکل قابل توجهی کنترل می کند.

جمع بندی

تفنگ میخکوب یک ابزار شلیک مستقیم با انرژی بالا برای اتصال سریع قطعات فلزی به بتن، تیر آهن و اجزای سازه ای است. این ابزار سرعت اجرای پروژه را بالا می برد، تعداد نفرات لازم در هر جبهه کاری را کم می کند و اجازه می دهد مرحله تراز و مهار اولیه پلیت، نبشی و ساپورت تاسیسات در کوتاه ترین زمان انجام شود. انتخاب مدل مناسب به نوع سطح، شدت ضربه مورد نیاز، شرایط محیط کار و دسترسی به مصرفی و قطعه یدکی وابسته است.

اگر قصد دارید مدل های واقعی تفنگ میخکوب مناسب کار سازه فلزی و بتن را ببینید و تفاوت آن ها را در سطح پروژه بررسی کنید، می توانید دسته محصولات مربوط به تفنگ میخکوب بتن و سازه را مشاهده کنید. این مرحله معمولا قبل از شروع فاز نصب پلیت و ساپورت تاسیساتی انجام می شود تا ابزار مناسب از روز اول در دسترس کارگاه باشد.
