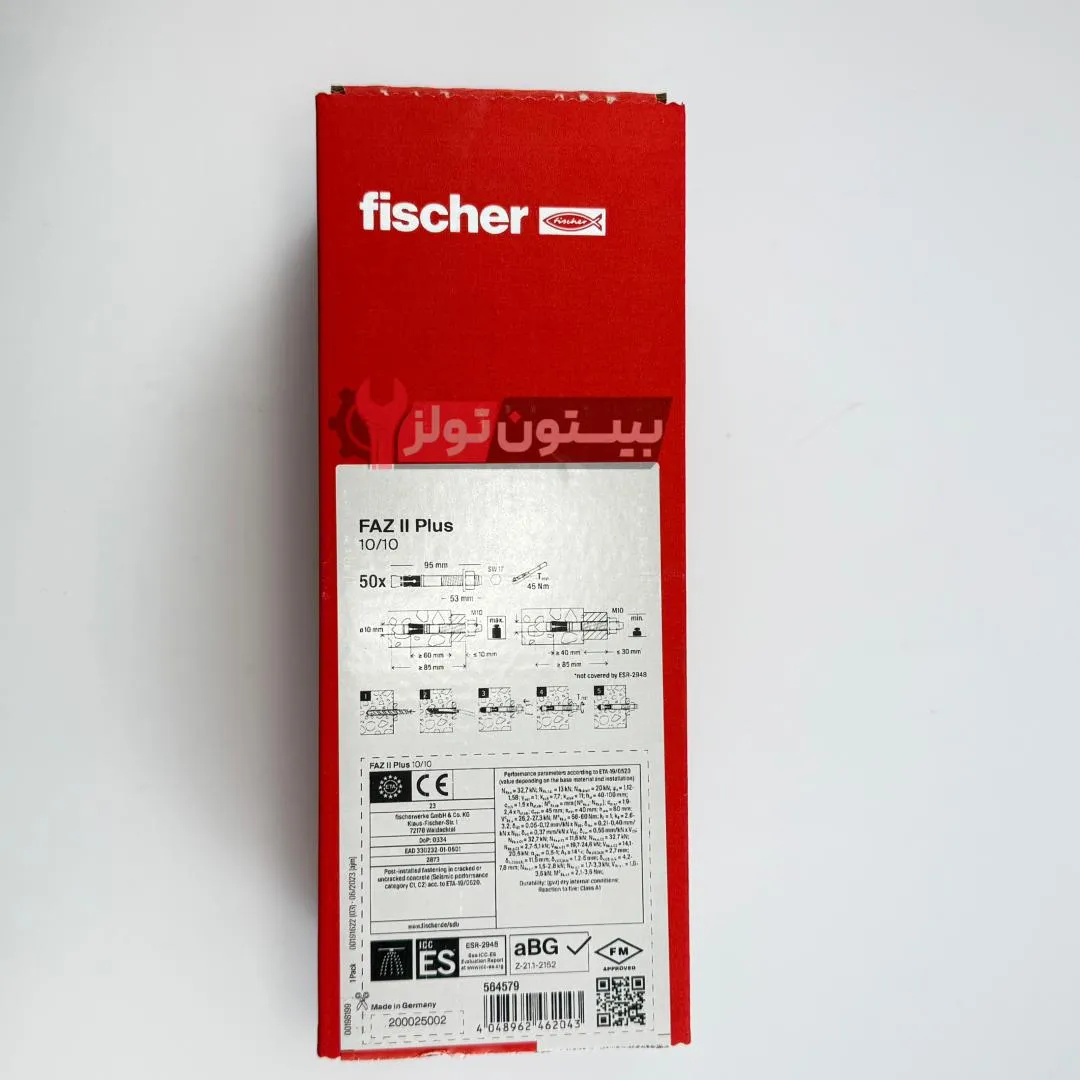

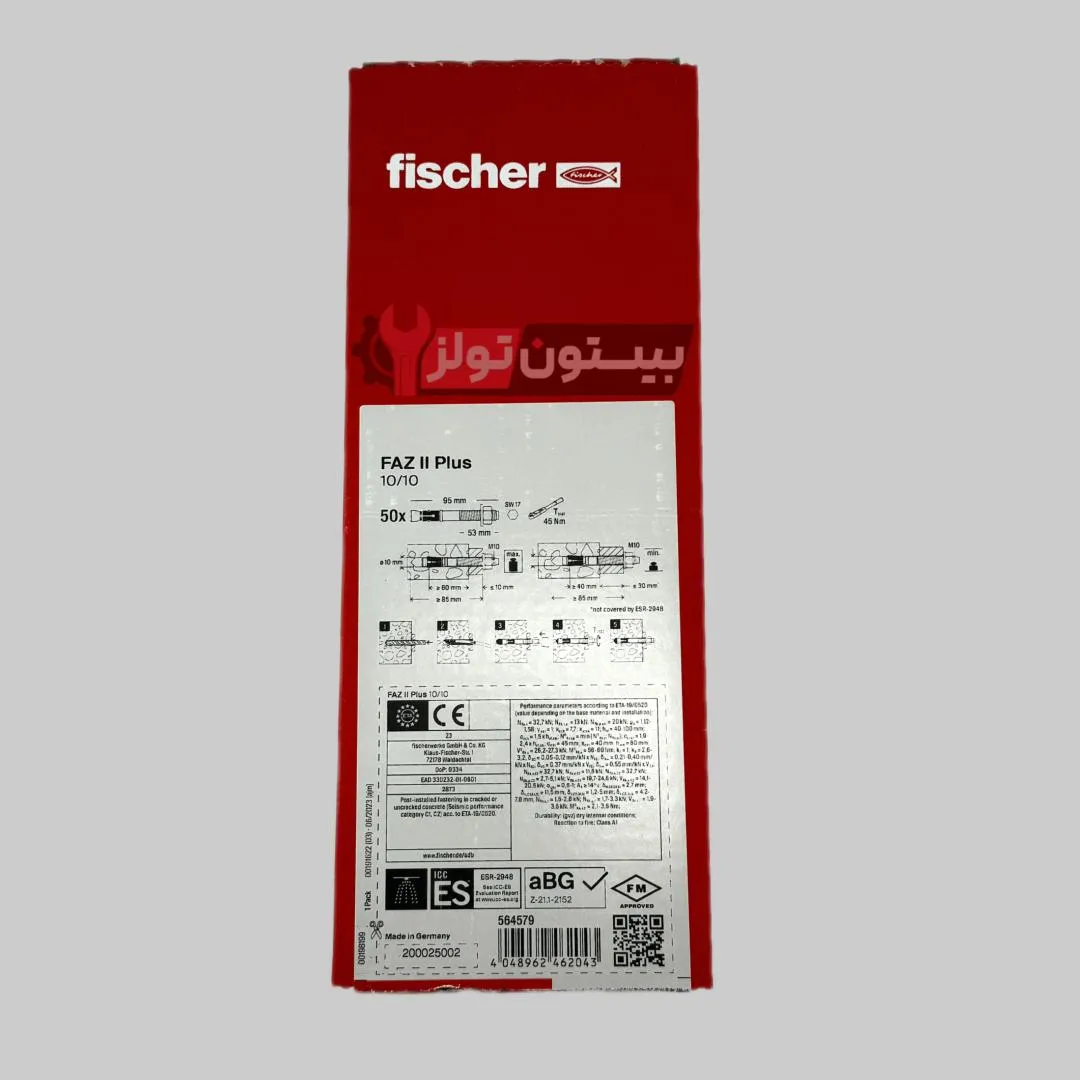

رول بولت فیشر FAZ II M10/100

چرا رول بولت فیشر FAZ II M 10/100 انتخابی مطمئن برای پروژه‌های حساس است؟

در اجرای اتصالات سازه‌ای ایمن و پایدار، به‌ویژه در محیط‌های چالش‌برانگیزی مانند بتن ترک‌خورده (Cracked Concrete)، انتخاب انکر مناسب از اهمیت حیاتی برخوردار است. انکر انبساطی فیشر مدل FAZ II با سایز رزوه M10 و طول 100 میلی‌متر، محصولی از شرکت پیشگام و معتبر جهانی فیشر (Fischer) آلمان، به عنوان یکی از مطمئن‌ترین و پرکاربردترین انکرها برای بارهای متوسط تا سنگین شناخته می‌شود. عملکرد فوق‌العاده این انکر در شرایط مختلف بتنی، همراه با تاییدیه‌های معتبر بین‌المللی، آن را به گزینه‌ای ایده‌آل برای مهندسان طراح و مجریان پروژه‌های ساختمانی و صنعتی تبدیل کرده است.

درک مکانیزم عملکرد رول بولت فیشر FAZ II M10/100

رول بولت فیشر FAZ II M 10/100 یک انکر انبساطی مکانیکی با کنترل گشتاور (Torque-Controlled Expansion Anchor) است. اساس عملکرد آن بر انبساط یک گیره (کلیپس) فولادی در انتهای بولت استوار است. با اعمال گشتاور استاندارد به مهره، پین مخروطی شکل به داخل این گیره کشیده شده و باعث باز شدن شعاعی و قفل شدن محکم آن در دیواره‌های سوراخ ایجاد شده در بتن می‌شود. مزیت کلیدی FAZ II، قابلیت حفظ باربری و عملکرد ایمن حتی در صورت بروز ترک در بتن پایه پس از نصب است.

مشخصات فنی دقیق و ابعاد کلیدی رول بولت فیشر FAZ II M10/100

برای طراحی دقیق و اجرای صحیح اتصالات با استفاده از این انکر، آگاهی از جزئیات فنی آن ضروری است:

• نوع انکر: انکر انبساطی مکانیکی / رول بولت
• مدل: FAZ II (Fischer Anchor Bolt II)
• کد فنی (معمول): بسته به نوع پوشش، کد متفاوت است (مثلاً FAZ II 10/10 A4 برای استیل ضد زنگ، یا FAZ II 10/100 gvz برای گالوانیزه). در اینجا M10/100 به معنی انکر M10 با طول کلی 100 میلی‌متر در نظر گرفته شده است. لازم است دیتاشیت رسمی برای تطابق دقیق کد و مشخصات بررسی شود.
• قطر نامی رزوه (d): M10 (10 میلی‌متر)
• طول کل انکر (L): 100 میلی‌متر (فرض شده)
• جنس:
  • فولاد کربنی با پوشش گالوانیزه روی (gvz) با حداقل ضخامت 5 میکرومتر (مناسب برای محیط‌های داخلی و خشک).
  • فولاد ضد زنگ A4 (Stainless Steel A4 – 1.4401 / 1.4571) برای محیط‌های خورنده، مرطوب و خارجی.
• قطر مته مورد نیاز برای سوراخکاری (d₀): 10 میلی‌متر
• حداقل عمق سوراخکاری : (بسته به عمق کاشت انتخابی) معمولاً حدود 80-90 میلی‌متر برای این طول انکر. (به دیتاشیت رسمی فیشر مراجعه شود).* عمق کاشت موثر (h_ef): انکر FAZ II اغلب امکان انتخاب عمق کاشت متغیر را برای بهینه‌سازی باربری و ضخامت قطعه کار فراهم می‌کند. برای M10، مقادیر رایج می‌تواند بین 40 تا 60 میلی‌متر باشد.
• حداکثر ضخامت قطعه قابل اتصال (t_fix): بسته به عمق کاشت انتخابی. برای L=100mm و h_ef=50mm، t_fix حدوداً 30-40 میلی‌متر خواهد بود (با در نظر گرفتن واشر و مهره).
• گشتاور نصب توصیه شده (T_inst): برای M10 معمولاً 40 الی 45 نیوتن‌متر (Nm) (اعمال دقیق با ترک‌متر ضروری است).
• تاییدیه ها:
  • ETA (European Technical Assessment) Option 1: برای استفاده در بتن ترک‌خورده و بدون ترک.
  • مقاومت در برابر حریق (Fire Resistance): دارای رتبه‌بندی مقاومت در برابر آتش (به عنوان مثال R30-R120).
  • عملکرد لرزه‌ای (Seismic Performance): بسیاری از مدل‌های FAZ II دارای تاییدیه‌های عملکرد لرزه‌ای C1 و C2 هستند (باید مدل دقیق بررسی شود).

ویژگی‌های برجسته و مزایای فنی رول بولت فیشر FAZ II M10/100

1. ظرفیت باربری بالا: ارائه ظرفیت باربری کششی و برشی بسیار خوب برای سایز M10، مناسب برای اتصالات متوسط.
2. ایمنی تضمین‌شده در بتن ترک‌خورده: طراحی مهندسی شده برای حفظ عملکرد مطمئن حتی پس از ایجاد ترک در بتن.
3. انعطاف‌پذیری در طراحی و نصب: امکان انتخاب عمق کاشت متفاوت برای بهینه‌سازی بار و ضخامت قطعه.
4. نصب سریع و قابل اعتماد: فرآیند نصب استاندارد که احتمال خطای انسانی را کاهش می‌دهد.
5. مناسب برای بارهای دینامیکی و استاتیکی: قابلیت تحمل بارهای مختلف (در صورت انتخاب مدل و طراحی صحیح).
6. فواصل نصب بهینه از لبه و بین انکرها: امکان نصب با فواصل کمتر نسبت به برخی انکرهای مشابه، که در فضاهای محدود مفید است.
7. تنوع در جنس و پوشش: موجود در نسخه فولاد گالوانیزه برای محیط‌های داخلی و فولاد ضد زنگ A4 برای شرایط خورنده.

کاربردهای اصلی رول بولت فیشر FAZ II M10/100

این انکر به دلیل تعادل مناسب بین ابعاد، باربری و سهولت نصب، در طیف وسیعی از کاربردها استفاده می‌شود:

• نصب پلیت‌های پایه برای سازه‌های فلزی سبک و متوسط.
• اتصال ماشین‌آلات و تجهیزات با وزن متوسط.
• تثبیت ساپورت‌های تاسیساتی (مکانیکی و الکتریکی).
• نصب نرده‌ها، حفاظ‌ها و دستگیره‌ها.
• اتصالات در سیستم‌های نما (مانند کرتین وال و نمای خشک).
• تثبیت سازه‌های چوبی به بتن.
• کاربردهای نیازمند مقاومت در برابر حریق.

راهنمای گام به گام و نکات کلیدی نصب FAZ II M10/100

1. سوراخکاری دقیق: با دریل چکشی و مته سالم و تیز به قطر دقیق 10 میلی‌متر، سوراخی عمود بر سطح بتن تا حداقل عمق مورد نیاز (مطابق دیتاشیت و عمق کاشت انتخابی) ایجاد کنید.
2. تمیزکاری کامل سوراخ (بسیار مهم): با استفاده از پمپ باد (دمنده) و برس سیمی مناسب قطر سوراخ (10 میلی‌متر)، تمامی گرد و غبار و ذرات سست را از داخل سوراخ به طور کامل خارج کنید (توصیه استاندارد: حداقل 3 بار برس زدن و 3 بار دمیدن هوا).
3. جایگذاری انکر: انکر FAZ II M10/100 را از داخل سوراخ قطعه کار (در صورت نصب روکار) یا مستقیماً وارد سوراخ تمیز شده کنید. با ضربات کنترل شده چکش، انکر را تا رسیدن به عمق کاشت تعیین شده هدایت کنید.
4. اعمال گشتاور دقیق (مهمترین مرحله): با استفاده از آچار گشتاورسنج (ترک‌متر) تنظیم شده روی 40 الی 45 نیوتن‌متر (Nm)، مهره را سفت کنید. این عمل باعث انبساط کلیپس و قفل شدن انکر در بتن می‌شود.

ملاحظات مهم پیش از خرید و استفاده از فیشر FAZ II

• اصالت کالا: با توجه به حساسیت عملکردی این انکر، خرید محصول اصلی فیشر از منابع معتبر و شناخته شده حیاتی است.
• نوع و مقاومت بتن: اطمینان حاصل کنید که مقاومت فشاری بتن پایه با مشخصات فنی انکر و بارهای وارده سازگار است.
• شرایط محیطی: برای محیط‌های داخلی و خشک، مدل گالوانیزه (gvz) و برای محیط‌های خورنده یا بیرونی، مدل استنلس استیل (A4) را انتخاب کنید.
• طراحی مهندسی: محاسبات دقیق باربری، عمق کاشت و فواصل نصب باید توسط مهندس طراح و بر اساس آخرین نسخه دیتاشیت رسمی فیشر انجام شود.
