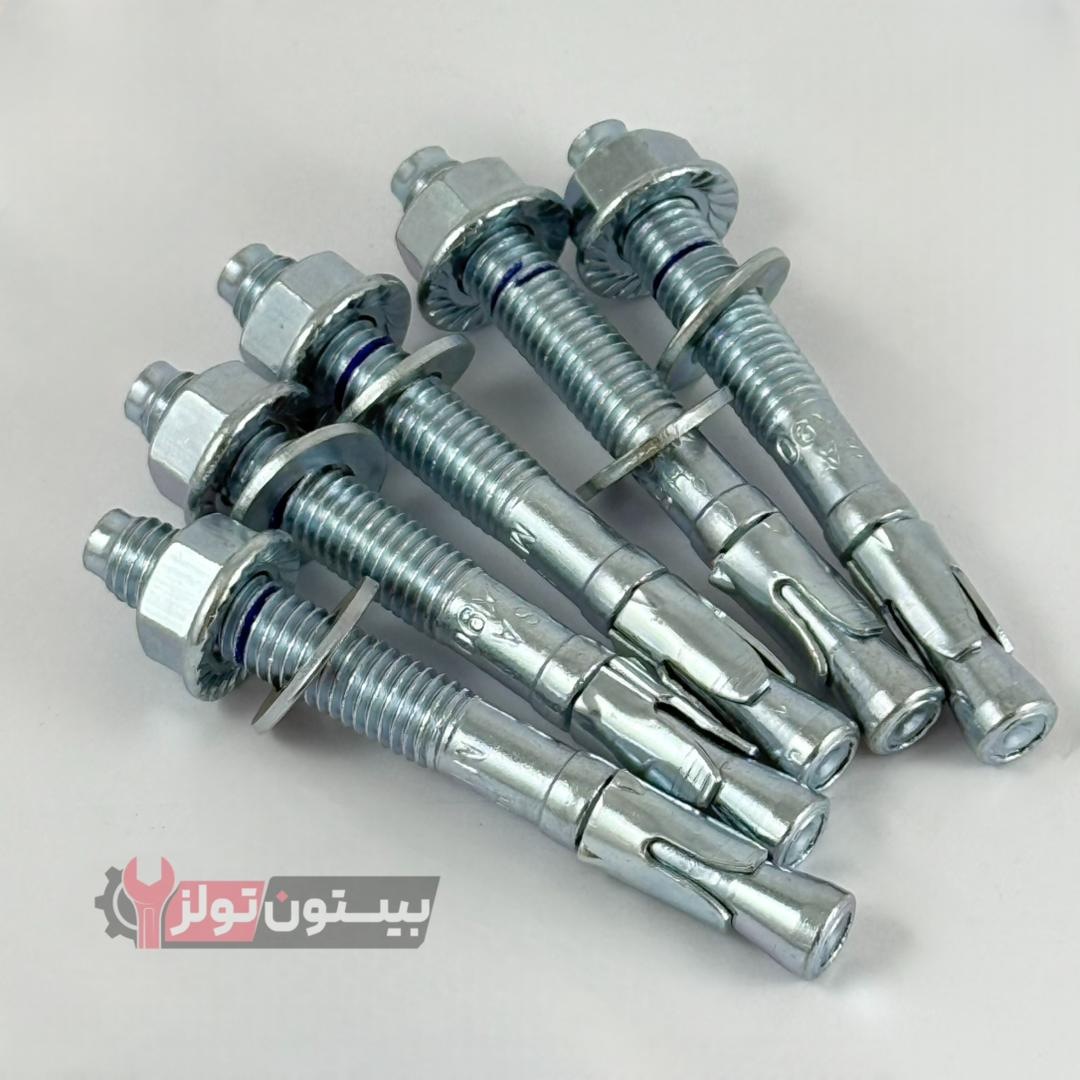

رول بولت HSA 12/150

چرا رول بولت HSA 12/150 انتخابی هوشمندانه برای پروژه‌های شماست؟

در دنیای ساخت و ساز و صنعت، اتصالات ایمن و قابل اعتماد حرف اول را می‌زنند. انکر انبساطی چینی مدل HSA 12/150 یکی از شناخته‌شده‌ترین و پرکاربردترین انکرهای مکانیکی (رول بولت) برای نصب و تثبیت انواع سازه‌ها و تجهیزات در بتن بدون ترک (Non-cracked Concrete) است. این انکر که محصول شرکت معتبر هیلتی (Hilti) بوده است اما اکنون شرکت های چینی تولید آن را به دست گرفته اند. به دلیل کیفیت ساخت بالا، سهولت نصب و ظرفیت باربری مناسب، به گزینه‌ای ایده‌آل برای مهندسان، پیمانکاران و مجریان کناف تبدیل شده است. در این راهنمای کامل، به بررسی جامع مشخصات فنی، مزایا، کاربردها و نحوه نصب رول بولت HSA 12/150 می‌پردازیم.

(H2) انکر انبساطی (رول بولت) چینی HSA چیست؟

انکر HSA (Hilti Stud Anchor) یک انکر مکانیکی از نوع انبساطی (Expansion Anchor) است. مکانیزم عملکرد آن بر اساس ایجاد نیروی اصطکاکی و انبساطی درون سوراخ حفر شده در بتن است. هنگامی که مهره انکر سفت می‌شود، قسمت مخروطی انتهای انکر به سمت بالا کشیده شده و باعث باز شدن (انبساط) گیره (Clip) فلزی اطراف آن می‌شود. این انبساط، گیره را به دیواره‌های سوراخ بتنی فشار داده و یک اتصال محکم و پایدار ایجاد می‌کند.

(H2) مشخصات فنی کلیدی انکر چینی HSA 12/150

درک دقیق مشخصات فنی برای انتخاب و استفاده صحیح از انکر ضروری است. مهم‌ترین مشخصات HSA 12/150 عبارتند از:

• نوع انکر: انکر انبساطی مکانیکی (رول بولت)
• مدل: HSA (Hilti Stud Anchor)
• قطر نامی انکر (d): 12 میلی‌متر (M12)
• طول کل انکر (L): 150 میلی‌متر
• جنس: فولاد کربنی با روکش گالوانیزه فابریک (Zinc-plated steel, min. 5 µm) – برای مقاومت در برابر خوردگی در محیط‌های داخلی و خشک.
• قطر سوراخکاری مورد نیاز (d₀): 12 میلی‌متر
• حداقل عمق سوراخکاری (h₁): معمولاً کمی بیشتر از عمق کاشت موثر است (حدود 115-120 میلی‌متر).
• عمق کاشت موثر استاندارد (h_ef): معمولاً حدود 85 میلی‌متر
• حداکثر ضخامت قطعه قابل اتصال (t_fix): حدود 50 میلی‌متر ( L – h_ef – ضخامت واشر و مهره).
• گشتاور نصب توصیه شده (T_inst): مقدار مشخصی دارد که باید با ترک‌متر اعمال شود (معمولا حدود 50-60 نیوتن‌متر).
• تاییدیه ها: دارای تاییدیه ETA (ارزیابی فنی اروپا) برای کاربرد در بتن بدون ترک.
• ظرفیت باربری: مقادیر باربری کششی و برشی توصیه شده بسته به مقاومت بتن متفاوت است و باید از جداول فنی چینی استخراج شود.

(H2) مزایای برجسته رول بولت چینی HSA 12/150انتخاب این انکر مزایای متعددی را به همراه دارد:

1. قابلیت اطمینان بالا: محصولی از برند معتبر چینی با استانداردهای کیفی بالا.
2. نصب سریع و آسان: فرآیند نصب ساده که نیاز به ابزار خاص پیچیده‌ای ندارد (به جز دریل و ترک‌متر).
3. ظرفیت باربری مناسب: برای بسیاری از کاربردهای رایج سازه‌ای و تاسیساتی، ظرفیت باربری خوبی ارائه می‌دهد.
4. انبساط کنترل شده: طراحی دقیق گیره و مخروط، انبساط قابل پیش‌بینی و مطمئنی را تضمین می‌کند.
5. انعطاف‌پذیری در عمق کاشت: برخی مدل‌های HSA امکان تنظیم عمق کاشت را برای بهینه‌سازی باربری یا ضخامت قطعه اتصال می‌دهند (البته برای HSA استاندارد، معمولاً عمق کاشت ثابت توصیه می‌شود).
6. علامت‌گذاری برای عمق کاشت: بسیاری از انکرهای HSA دارای علامت روی بدنه برای تنظیم آسان عمق کاشت صحیح هستند.
7. مقرون به صرفه: در مقایسه با برخی سیستم‌های انکراژ دیگر، راه‌حلی اقتصادی محسوب می‌شود.

(H2) کاربردهای رایج رول بولت HSA 12/150

این سایز انکر (M12 با طول 150 میلی‌متر) برای طیف وسیعی از کاربردها در بتن بدون ترک مناسب است، از جمله:

• نصب پلیت‌ها و بیس پلیت‌های ستون‌های سبک
• اتصال ساپورت‌های تاسیساتی (کانال‌های کابل، لوله‌ها، داکت‌های تهویه)
• نصب نرده‌ها، حفاظ‌ها و دست‌اندازها
• تثبیت ماشین‌آلات و تجهیزات با بار دینامیکی کم
• اتصال سازه‌های فلزی سبک به فونداسیون یا دیوارهای بتنی
• نصب نماهای ساختمانی (بسته به نوع و وزن نما)
• کاربردهای موقت و دائمی

(H2) راهنمای گام به گام نصب رول بولت HSA 12/150

نصب صحیح برای دستیابی به حداکثر کارایی و ایمنی انکر حیاتی است:

1. سوراخکاری: با استفاده از دریل چکشی و مته با قطر دقیق 12 میلی‌متر، سوراخی عمود بر سطح بتن تا عمق مورد نیاز (h₁) ایجاد کنید.
2. تمیزکاری سوراخ: این مرحله بسیار مهم است! با استفاده از پمپ باد یا برس سیمی مخصوص، گرد و غبار و ذرات باقیمانده را کاملاً از داخل سوراخ خارج کنید. تکرار این مرحله (معمولاً 2 بار برس و 2 بار پمپ باد) توصیه می‌شود. عدم تمیزکاری صحیح، ظرفیت باربری را به شدت کاهش می‌دهد.
3. جایگذاری انکر: انکر HSA 12/150 را (معمولاً به همراه واشر و مهره) با ضربات آرام چکش به داخل سوراخ هدایت کنید تا واشر کاملاً روی سطح بتن یا پلیت قرار گیرد و به عمق کاشت مورد نظر برسد.
4. اعمال گشتاور: با استفاده از آچار ترک‌متر (Torque Wrench)، مهره را سفت کنید تا به گشتاور نصب توصیه شده (T_inst) در دیتاشیت فنی چینی برسد. اعمال گشتاور صحیح باعث انبساط مناسب گیره و درگیری کامل با بتن می‌شود. از سفت کردن بیش از حد یا کمتر از حد خودداری کنید.

(H2) نکات مهم در هنگام خرید و استفاده از رول بولت HSA 12/150

• اصالت کالا: حتماً انکر HSA را از نمایندگی‌های معتبر یا فروشندگان مجاز تهیه کنید تا از کیفیت و اصالت آن مطمئن باشید.
• شرایط محیطی: این مدل (گالوانیزه) برای محیط‌های داخلی و خشک مناسب است. برای محیط‌های مرطوب یا خورنده، از مدل‌های با پوشش‌های مقاوم‌تر (مثل گالوانیزه گرم یا فولاد ضد زنگ) استفاده کنید.
• نوع بتن: انکر HSA استاندارد عمدتاً برای بتن بدون ترک طراحی شده است. برای بتن ترک‌خورده، از انکرهای مناسب این کار (مانند Hilti HSL یا انکرهای شیمیایی) استفاده نمایید.
• فاصله از لبه و فاصله بین انکرها: مقادیر حداقل فاصله از لبه بتن و حداقل فاصله بین دو انکر مجاور را حتماً از دیتاشیت فنی استخراج و رعایت کنید تا از شکست بتن جلوگیری شود.
• استفاده از ترک‌متر: اعمال گشتاور صحیح با ترک‌متر الزامی است.

(H2) قیمت انکر (رول بولت) چینی HSA 12/150

قیمت این محصول تحت تاثیر عواملی مانند تعداد خرید، نوسانات ارز و شرایط بازار است. برای اطلاع از قیمت دقیق و به‌روز، توصیه می‌شود با نمایندگی‌های رسمی چینی یا فروشگاه‌های معتبر تجهیزات ساختمانی تماس بگیرید. به یاد داشته باشید که سرمایه‌گذاری روی یک انکر باکیفیت مانند چینی، تضمین‌کننده ایمنی و پایداری بلندمدت سازه شماست.

(نتیجه‌گیری – H2) انکر چینی HSA 12/150: انتخابی مطمئن برای اتصالات استاندارد

رول بولت HSA 12/150 با توجه به کیفیت ساخت بالا، سهولت نصب، قابلیت اطمینان و تاییدیه معتبر ETA، یک راه‌حل استاندارد و کارآمد برای ایجاد اتصالات قوی در بتن بدون ترک است. مشخصات فنی دقیق، کاربردهای گسترده و مزایای متعدد، این رول بولت را به یکی از محبوب‌ترین گزینه‌ها در صنعت ساختمان و تاسیسات تبدیل کرده است. با رعایت دقیق دستورالعمل‌های نصب و انتخاب صحیح بر اساس شرایط پروژه، می‌توانید از حداکثر کارایی و ایمنی این محصول بهره‌مند شوید.
